LED전광판 설치하려면 꼭 이것부터 체크하세요.

최근 LED전광판은 현수막, 강당 스크린, 회의실 스크린, 공연장뿐만 아니라 미디어아트에서도 활용도가 높습니다. 또한 강남 대형 빌딩마다 빌딩 외부에 대형 LED 전광판이 설치되어 있습니다. 그럼 LED 전광판을 설치하려면 무엇부터 체크해야 할까요?





LED전광판 설치 시 체크 사항

LED전광판을 어디에 설치하시려고 하나요? 어떤 용도로 설치하시려고 하나요? LED전광판 설치 시 꼭 체크해야 하는 사항들을 건물 내부인지 외부인지에 따라 구분해서 알려드리겠습니다.

건물 내부 (실내용 LED전광판)

보통 건물 내부에 설치되는 LED 전광판은 현수막용, 회의용, 강당용, 홍보용, 미디어아트등으로 활용되고 있습니다. 현수막으로 사용되는 LED전광판은 가로 10M, 세로 1M정도로 설치를 많이하며, 회의실은 가로 4M, 세로 2.3M, 강당은 가로 10M, 세로 5.6M정도로 많이 설치하고 있습니다. 회사 로비 홍보용으로 설치되는 LED전광판과 미디어아트 LED전광판은 종류가 너무 다양합니다.





LED전광판 설치 사례 사진입니다. 총 9장의 사진으로 구성되어 있습니다. 왼쪽 최상단의 사진은 한화연수원에 곡면 LED전광판입니다. 가로 18m, 세로 3.5m의 대형 LED전광판입니다-가운데 최상단의 사진은 예술의 전당 서예박물관에 설치된 LED전광판입니다-우측최상단의 사진은 광명시청로비에 설치된 곡면LED전광판입니다-왼쪽 중간에 있는 사진은 신세계면세점에 설치된 곡면LED전광판입니다-가운데 중앙에 있는 사진은 성남아트센터에 설치된 액자형LED전광판입니다-우측 중앙에 사진은 국회 준공기자리에 설치된 LED전광판입니다-좌측하단의 사진은 서부발전소 로비에 설치된 현수막LED전광판입니다-중앙하단의사진은 국민연금공단로비에 설치된 LED전광판입니다-우측하단의 사진은 시흥웨이브파크에 설치된 LED전광판입니다.

그런데 건물 내부에 LED 전광판을 설치하려면 무엇부터 확인해야 할까요?

• 전기량 - 메인 배전함 확인하기
  • 보통 LED전광판의 최대소비전력은 ㎡당 600~800w 입니다. 그리고 평균 소비전력은 ㎡당 200w 정도입니다.
  • LED전광판의 ON/OFF 스위치에서 ON을 작동시킬 때, 전기가 최대로 사용됩니다.
  • 사실, 평균적으로 사용되는 전기량은 많지 않으나, 전기량을 계산할 때 최대치로 계산을 해야 차단기가 내려가지 않습니다.
  • 참고용으로 한전 차단기 용량 표를 아래에 첨부하겠습니다.
  • 전기용량 계산 시에는 평균 600w로 계산하시면 됩니다. 만약, LED전광판의 크기가 가로 4M, 세로 2.3M 일 경우 계산법은 4*2.3*0.6 = 5.52kW가 나옵니다.
• 설치 방법에 따른 요소
  • 벽에 부착하는 방식 (붙박이형, 액자형) - 벽의 종류 파악하기
    • 벽에 부착하는 방식에는 붙박이형과 액자형이 있습니다. 이럴 경우 벽에 상태가 어떤지 파악해야 합니다.
    • LED전광판의 무게는 최소 ㎡당 16kg입니다. 만약, 옥외용의 경우 40kg까지 나가기도 합니다.
    • 그렇기 때문에 벽에 부착할 시 무게를 버텨야만 하기 때문에 벽의 종류가 견고한 재질이어야 합니다.
    • LED전광판을 설치할 때, 벽에 각 파이프를 고정시키고 각 파이프 위에 LED 전광판 패널을 고정시켜 설치합니다.
  • 천장에 매다는 방식 (행잉형) - 천장 상태 파악하기
    • 천장에 매다는 방식인 행잉형의 경우, 천장에 매달아야 하기 때문에 천장에 LED 전광판의 무게를 버틸만한 구조물이 있어야 합니다.
    • 천장에 매다는 방식에는 와이어방식과 체인 블럭방 식이 있습니다.

한전 차단기 용량표를 엑셀로 작성하여 이미지파일로 변환시킨사진입니다.

건물 외부 (옥외용 LED 전광판)

건물 외부에 설치되는 LED 전광판은 대부분 홍보용으로 설치되는 경우가 많습니다. 그리고 그 형태가 너무 다양합니다. 그러면 건물 외부에 LED전광판을 설치하려면 어떤 부분을 체크해야 할까요?





• 건물 외벽 상태
  • 건물 외벽에 구조물을 설치하고 그 구조물에 LED 전광판을 고정시켜야 합니다.
• LED전광판을 설치하려는 장소의 높이
  • LED전광판을 설치하려는 장소의 높이에 따라 픽셀피치가 달라집니다.
  • LED전광판 최적 관람 거리
    1. RGB 삼색 혼합으로 단일색이 되는 거리(단위 M) : 픽셀 피치(mm)×500÷1000
    2. 부드러운 이미지를 표시할 수 있는 최소관람거리(단위 M) : 픽셀 피치(mm)×1000÷1000
    3. 관람하기에 가장 적합한 거리(단위 M) : 픽셀 피치(mm)×3000÷1000
    4. 가장 멀리 보이는 거리(단위 M) : 화면 높이(M)×30
  • 픽셀피치(Pixel pich) : LED전광판은 LED모듈이 모여서 하나의 큰 화면으로 표시됩니다. LED모듈은 픽셀(도트)의 집합체입니다. 여기서 픽셀피치는 픽셀과 픽셀사이의 거리를 뜻합니다.
  • 예시)  픽셀피치 3mm의 LED전광판의 경우
    1. RGB 삼색 혼합으로 단일색이 되는 거리(단위 M) : 3(mm)×500÷1000=1.5M
    2. 부드러운 이미지를 표시할 수 있는 최소관람거리(단위 M) : 3(mm)×1000÷1000=3M
    3. 관람하기에 가장 적합한 거리(단위 M) : 3(mm)×3000÷1000=9M

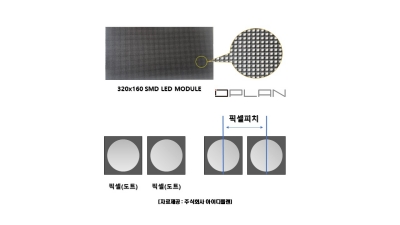

LED픽셀피치를 설명한 사진자료입니다. 픽셀피치는 픽셀 중심점에서 다음 픽셀중심점까지의 거리를 나타냅니다.

솔직히 이외에도 체크해야 하는 부분들이 많이 있습니다. 위에서 소개해 드린 부분 외의 체크사항은 LED전광판 전문업체가 현장을 방문하여 체크해야 하는 사항들이라고 생각되어 언급하지 않았습니다. 최대한 풀어서 쉽게 설명하려고 했습니다. 하지만 어려운 단어들이 중간중간 들어가 있어 어려우실 거라 생각됩니다. LED 전광판에 대해 좀 더 자세히 알고 싶으시다면 아래의 링크를 참고해 보시길 바랍니다.
